高效送风口
FTK-HB
旋流散流板 四周百叶散流板 全孔散流板
下凸全孔散流板 液槽密封过滤器 发尘口及测试口
一、产品概述

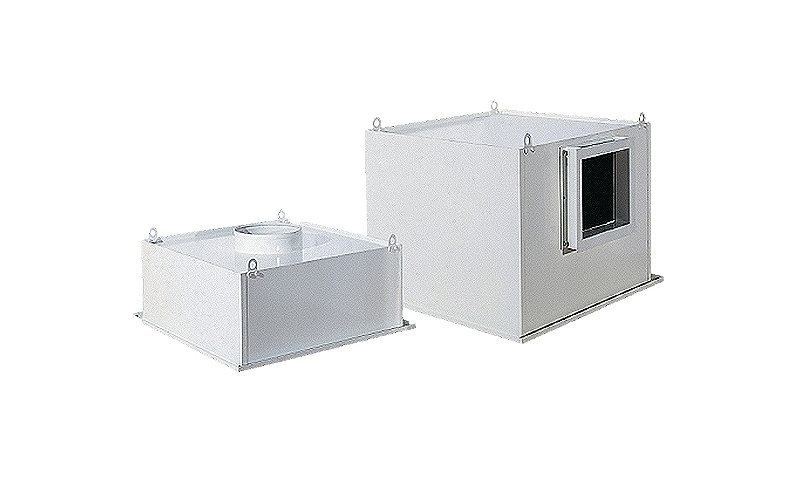

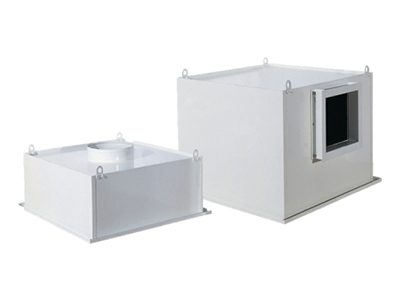

高效送风口包含静压箱，散流板，高效过滤器，通常安装于送风系统末端，向室内输送洁净空气，降低空气含尘浓度以达到所需洁净度，是洁净室建造的理想选择，广泛运用于生物制药、食品加工、电子微电子、航天航空等洁净室系统中。
二、产品特点
1、通用性强、施工简便、投资少
2、密封性更可靠的工艺设计，确保通过发尘检漏
3、出风更均匀的内部气流设计
4、满足不同安装方式的内外翻边、顶侧送风设计
5、可安装于天花龙骨上或彩钢板吊顶上
6、散流板的形式多种多样，美观、平整、风格统一

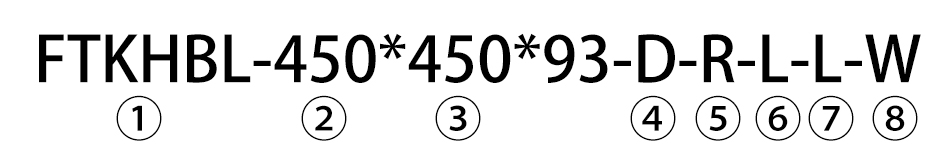

三、型号说明
①FTKHBL/W/Ylehu66乐虎液槽密封/无隔板/有隔板高效送风口FTK HEPA BOX
②过滤器尺寸Dimensions：宽*高*深W*H*D（单位Unit mm）
③送风方式Air supply method：D-顶送Top-air delivery C-侧送Side-air delivery
④接口型式Interface type：C-圆形接口Circular R-矩形接口Rectangular
⑤散流板型式Diffuser plate type：K-全孔Full of holes B-四周百叶Around the Venetian X-旋流Cyclone T-下凸全孔Convex
⑥箱体材质Material of box：L-冷板喷塑AL-铝型材喷塑S-不锈钢Stainless steel
⑦散流板材质Sealing gaske：L-冷板喷塑AL-铝板喷塑S-不锈钢Stainless steel
⑧翻边型式Flange type：W-外翻边Outward flanging N-内翻边Inward flanging
可选配件

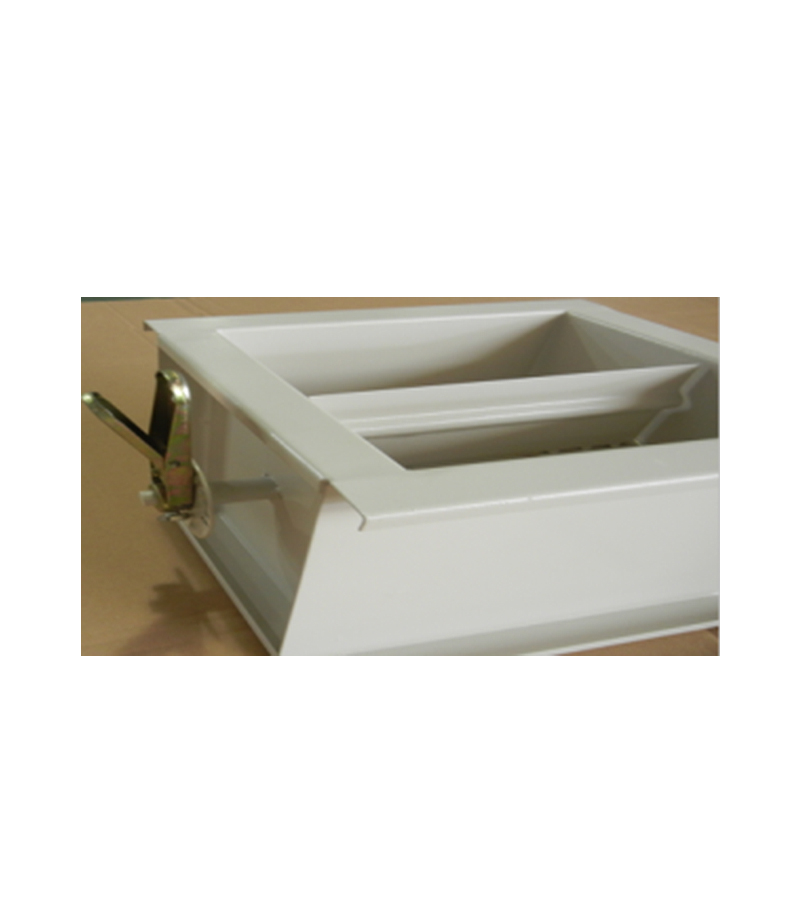

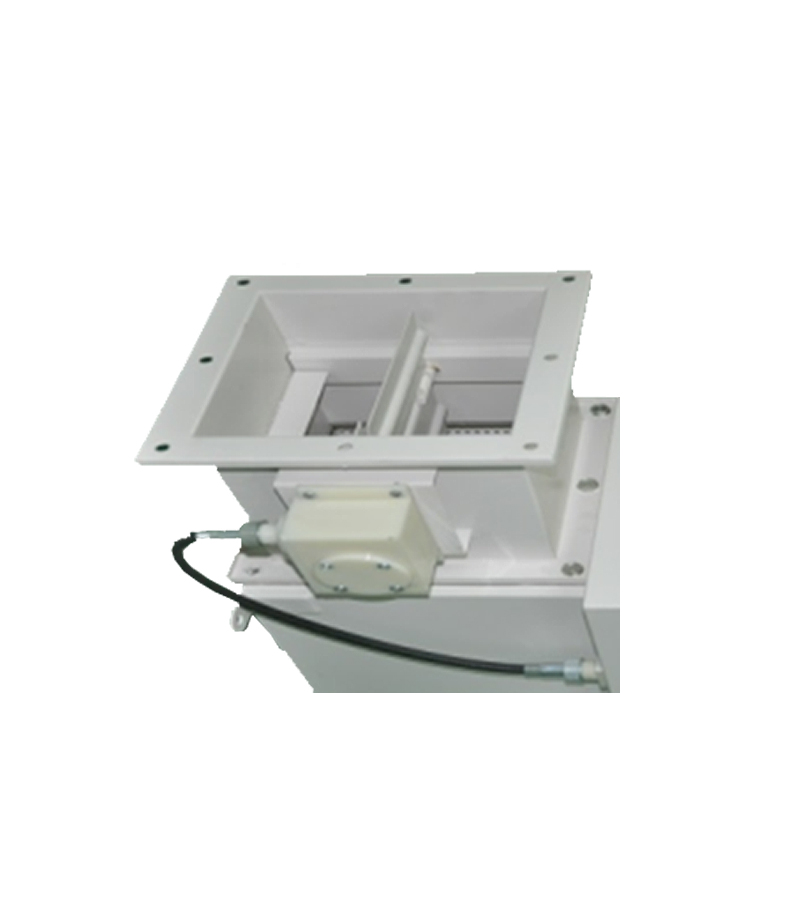

手动风量调节阀或下调式风量调节阀
橡塑或PE保温层10mm或20mm厚

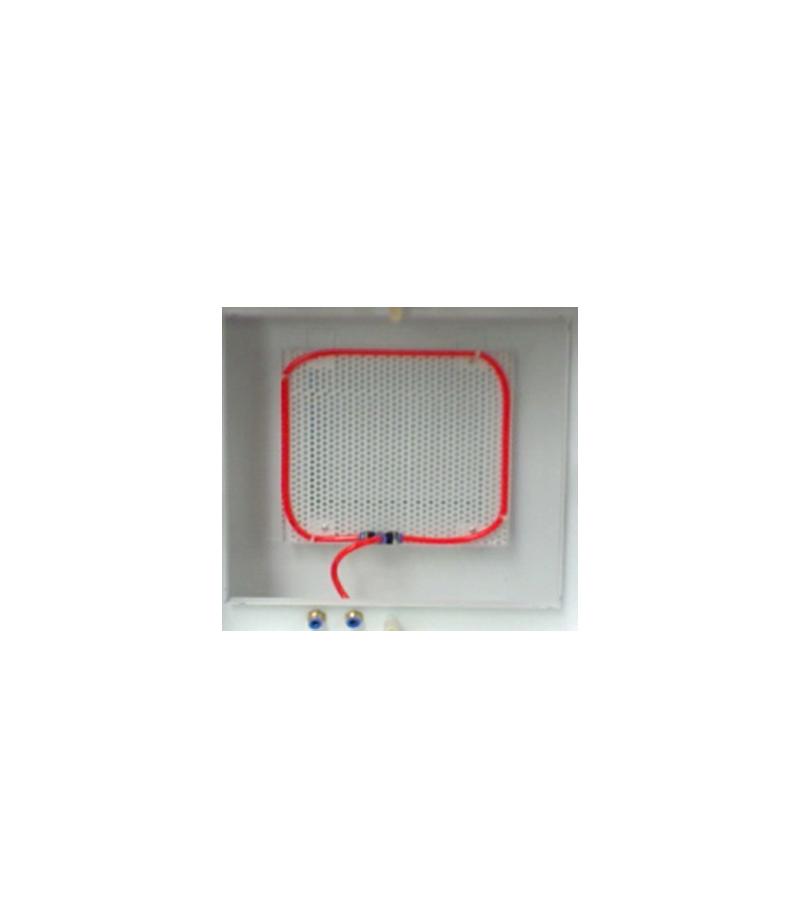

DOP发尘口与发尘环、上游浓度测试口及压差测试口
四、技术参数
液槽密封常用规格技术参数General specification of technical parameters of liquid seal
| 风口型号 | 箱体安装尺寸 Installation dimensions | 过滤器尺寸 Filter dimensions | 额定风量 Rated Air Quantity | 进风管尺寸 Air inlet dimensions |
| Modle | B*A*H(侧接)(mm) | (mm) | (m3/h) | D*C(mm) |
| FTKHBL-400*400 | 465*465*260(400) | 400*400*95 | 500 | 200*200 |
| FTKHBL-434*434 | 499*499*260(400) | 434*434*90 | 200*200 | |
| FTKHBL-450*450 | 515*515*260(400) | 450*450*93 | 200*200 | |
| FTKHB-L305*610 | 370*675*260(400) | 305*610*93 | 200*200 | |
| FTKHB-L550*550 | 615*615*260(400) | 550*550*95 | 1000 | 320*200 |
| FTKHB-L584*584 | 649*649*260(400) | 584*584*90 | 320*200 | |
| FTKHB-L610*610 | 675*675*260(400) | 610*610*93 | 320*200 | |
| FTKHB-L630*630 | 695*695*260(450) | 630*630*95 | 1500 | 320*250 |
| FTKHB-L664*664 | 729*729*260(450) | 664*664*90 | 320*250 | |
| FTKHB-L750*750 | 815*815*260(450) | 750*750*93 | 320*250 | |
| FTKHB-L610*915 | 675*980*260(450) | 610*915*93 | 400*200 | |
| FTKHB-L915*610 | 980*675*260(450) | 915*610*95 | 2000 | 500*250 |
| FTKHB-L949*644 | 1014*729*260(450) | 949*644*90 | 500*250 | |
| FTKHB-L870*870 | 935*935*260(450) | 870*870*93 | 500*250 | |
| FTKHB-L610*1220 | 675*1285*260(450) | 610*1220*93 | 500*250 | |
| 说明：可根据客户尺寸生产 过滤器还可选择69、117等尺寸 | ||||
有隔板常用规格技术参数General specification of technical parameters of filter with clapboard
| 风口型号 | 箱体安装尺寸 Installation dimensions | 过滤器尺寸 Filter dimensions | 额定风量 Rated Air Quantity | 进风管尺寸 Air inlet dimensions |
| Modle | B*A*H(侧接)(mm) | (mm) | (m3/h) | D*C(mm) |
| FTKHB-Y320*320 | 375*375*350(500) | 320*320*220 | 400 | 200*200 |
| FTKHB-Y350*350 | 405*405*350(500) | 350*350*220 | 500 | 200*200 |
| FTKHB-Y484*484 | 540*540*350(500) | 484*484*220 | 1000 | 320*200 |
| FTKHB-Y630*630 | 685*685*350(500) | 630*630*220 | 1500 | 400*200 |
| FTKHB-Y968*484 | 1023*540*350(500) | 968*484*220 | 2000 | 500*200 |
| 说明：可根据客户尺寸生产 过滤器还可选择150、292等尺寸 | ||||
无隔板常用规格技术参数General specification of technical parameters of filter without clapboard
| 风口型号 | 箱体安装尺寸 Installation dimensions | 过滤器尺寸 Filter dimensions | 额定风量 Rated Air Quantity | 进风管尺寸 Air inlet dimensions |
| Modle | B*A*H(侧接)(mm) | (mm) | (m3/h) | D*C(mm) |
| FTKHB-W320*320 | 375*375*220(400) | 320*320*80 | 350 | 200*200 |
| FTKHB-W350*350 | 405*405*220(400) | 350*350*80 | 450 | 200*200 |
| FTKHB-W400*400 | 455*455*220(400) | 400*400*80 | 500 | 200*200 |
| FTKHB-W305*610 | 360*665*220(400) | 305*610*69 | 200*200 | |
| FTKHB-W484*484 | 540*540*220(400) | 484*484*80 | 800 | 320*200 |
| FTKHB-W550*550 | 605*605*220(400) | 550*550*80 | 1000 | 320*200 |
| FTKHB-W610*610 | 665*665*220(400) | 610*610*69 | 320*250 | |
| FTKHB-W630*630 | 685*685*220(400) | 630*630*80 | 1500 | 320*250 |
| FTKHB-W610*915 | 665*970*220(400) | 610*915*69 | 400*200 | |
| FTKHB-W630*945 | 685*1000*220(400) | 630*945*80 | 2000 | 500*250 |
| FTKHB-W610*1220 | 665*1275*220(400) | 610*1220*69 | 500*200 | |
| 说明：可根据客户尺寸生产 过滤器还可选择50、69、117等尺寸 | ||||
苏州lehu66乐虎环境技术有限公司，已有7多年行业技术经验，专业生产仪器设备测试台，接受非标定制
售前售中售后客服、销售、技术一对一对接，给您完美体验。
标准仪器质量三包：7天包退，30天包换，1年质保，终身提供维修服务（非人为因素）
产品信息咨询：0512-65296560、18914054310
